몽키로 전력 변환하기

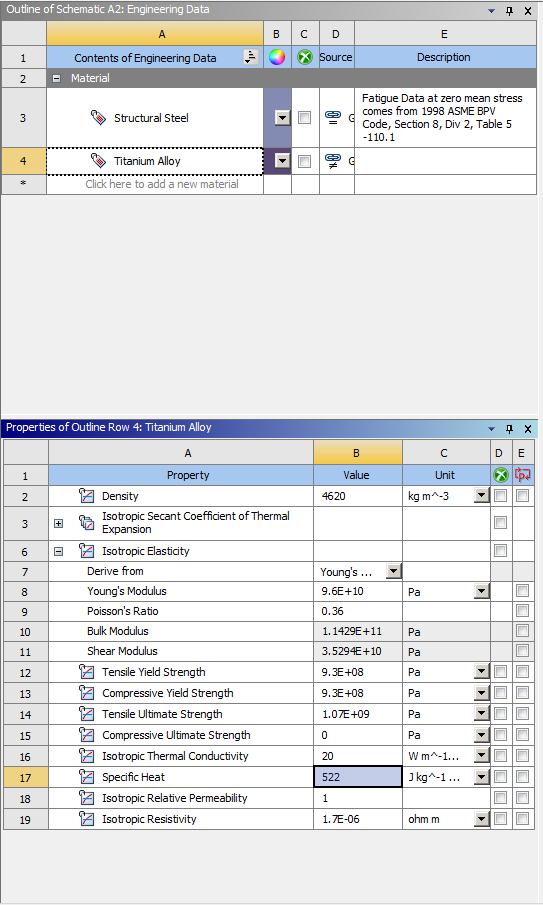

먼저 Engineering data에서 비슷한 conductivity를 가진 물질을 찾아 조정해 주었습니다.

아래에서 conductivity는 20으로 맞추어 주고 4번에 추가해 줍니다.

이후 model에서 손잡이모양을 모델링 한 후 재료를 아까 만들어놓은 물질로 변경해 줍니다.

(저는 개인적으로 모델링할 때 solidworks가 편해서 solidworks에서 모델링 후 step파일로 import했습니다.)

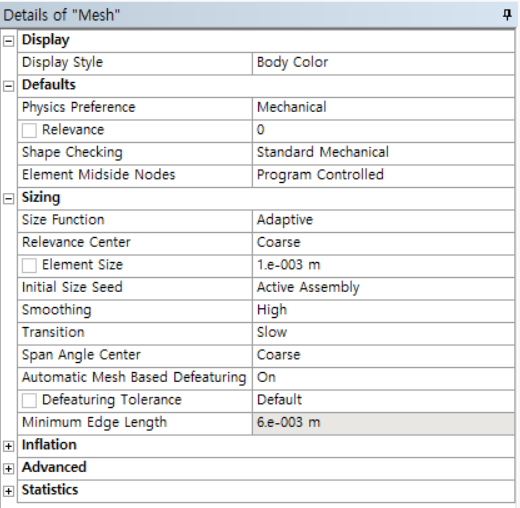

이후 mesh를 생성할때에는 sweep 으로 지정해 주었습니다.

sizing을 통해 적절한 사이즈를 생성해 주면 됩니다.

(규칙적이고 이쁜 mesh가 더 정확한 결과가 나옵니다.)

initial temperature과 손잡이 시작부분의 온도를 지정해 줍니다.

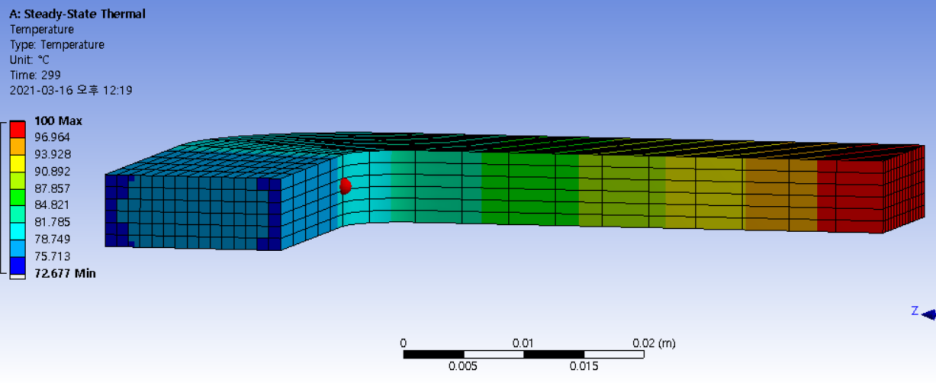

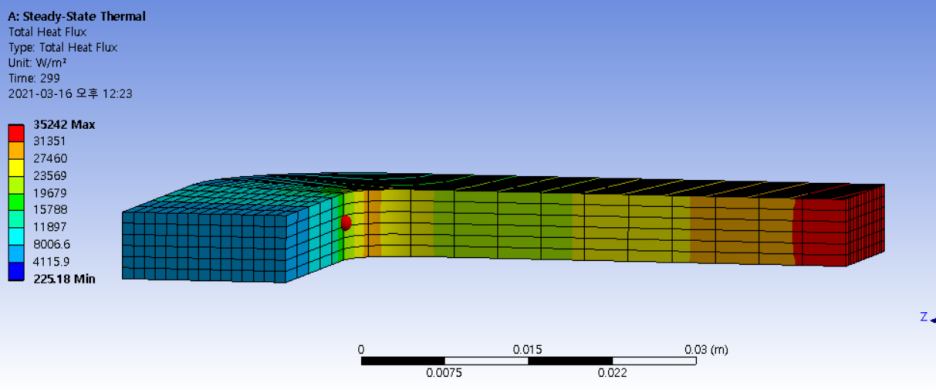

실제로는 손잡이 중간의 온도가 약 78도로 단열된 핀끝으로 가정하고 풀었을때와 큰 차이가 있는것을 확인할 수 있습니다.

이러한 원인으로는 실제로 이러한 손잡이를 핀끝이 단열된 fin으로 가정한것과 형상이 굽어있는것도 영향이 있다고 생각합니다.
