유체의 유동을 표현하는 방법은 총 3가지로 Pathline streakline streamline에 대해 알아보도록 하겠습니다.

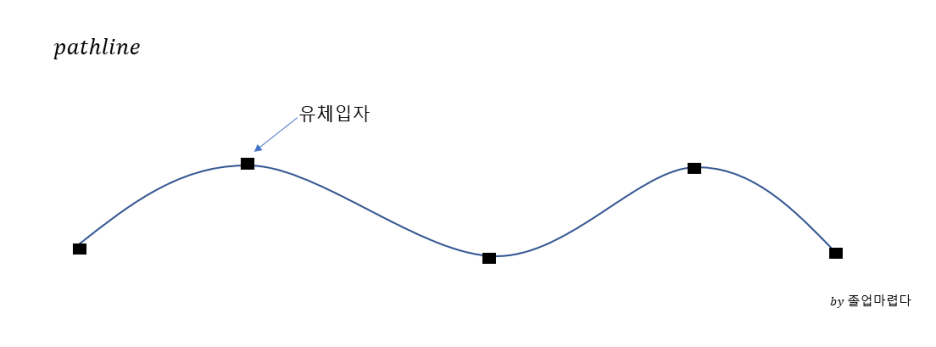

Pathline(유적선)
pathline은 Lagrange한 방법으로 유체입자를 표현한 것으로 유체입자를 일정시간동안 궤적을 그린것으로
다음과 같습니다.

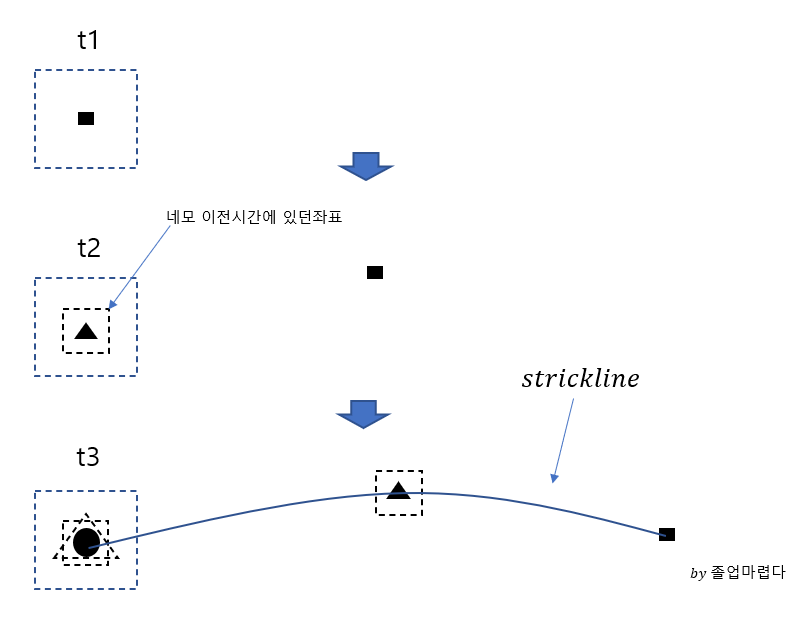

streakline(유맥선)
streakline은 주어진 시간동안에 유체입자가 유선을 따라 진행항 경로로
어떠한 지점을 정해놓고 그 지점을 지나는 입자들의 이동을 이은 선입니다.
strickline의 특징으로는 streakline선상에 있는 유체입자라면 이전시간에 특정한 지점을 지난 유체들입니다.
streakline은 시간마다 변하는 특징이 있습니다.
쉽게 생각하면 담배연기 등이 모두 streakline입니다.
streamline(유선)

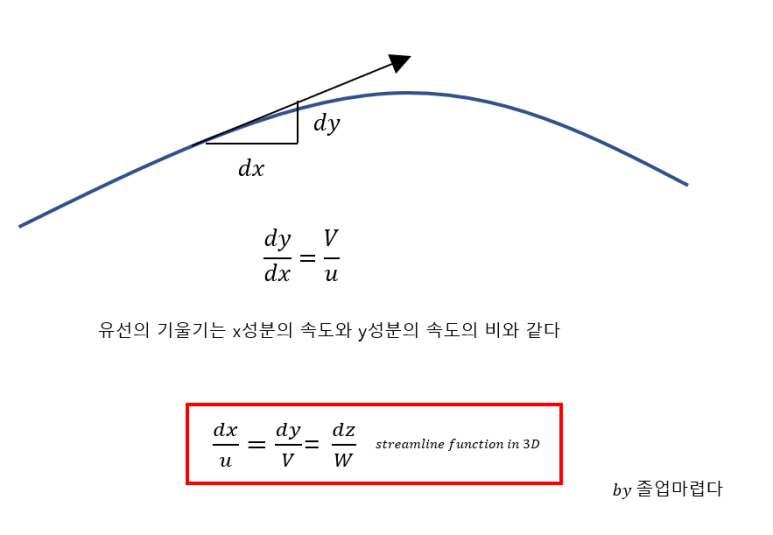

streamline은 유선이라고도 하며 오일러리한 방식으로 각각의 위치에서의 속도vector에 접하는 선분을 이은 선입니다.
즉 유선상의 모든 속도vector가 유선에 접하도록 그린 선입니다.
이 streamline을 보면 streamline을 안다면 속도장을 알 수 있다라고 볼 수 있습니다
