정류기와 다이오드를 이용한 다이오드 정류기의 정의는 다음과 같습니다.
먼저 다이오드 정류기의 다이오드에 대해 알아보도록 하겠습니다.

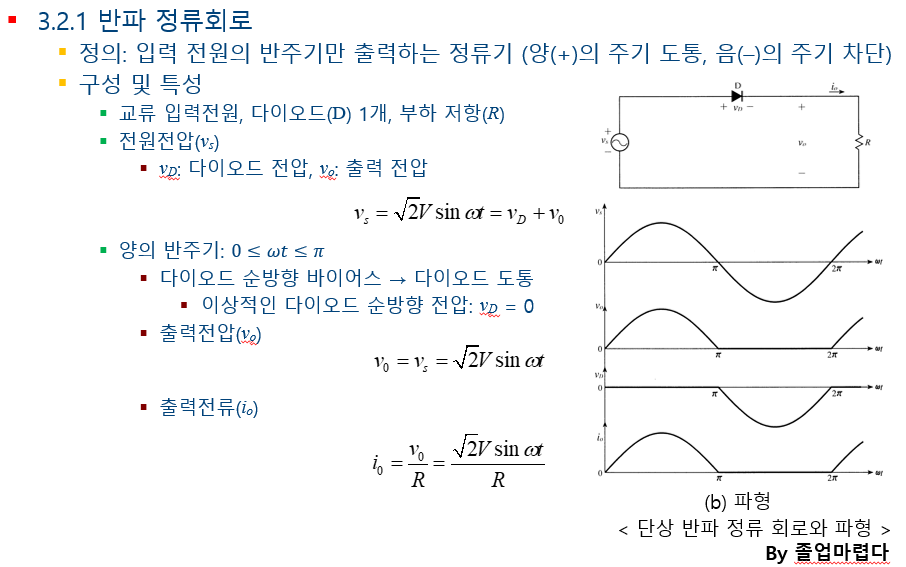

반파 정류회로
다이오드를 이용한 정류회로 중 하나인 반파정류회로 입니다.

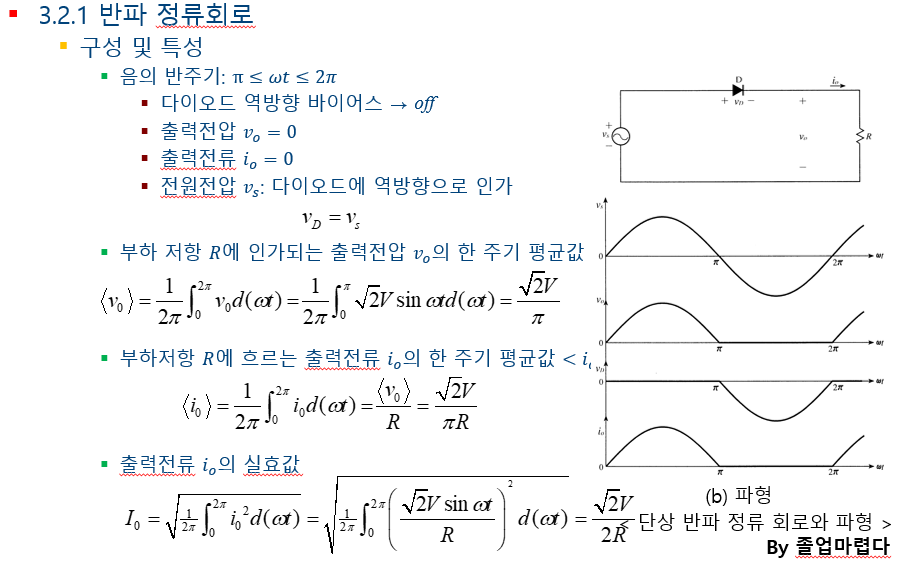

양의 주기는 출력하고 음의 주기는 차단하는 정류기로 주기에 따른 특성은 다음과 같이
나타낼 수 있습니다.
다음으론 전파 정류 회로입니다.

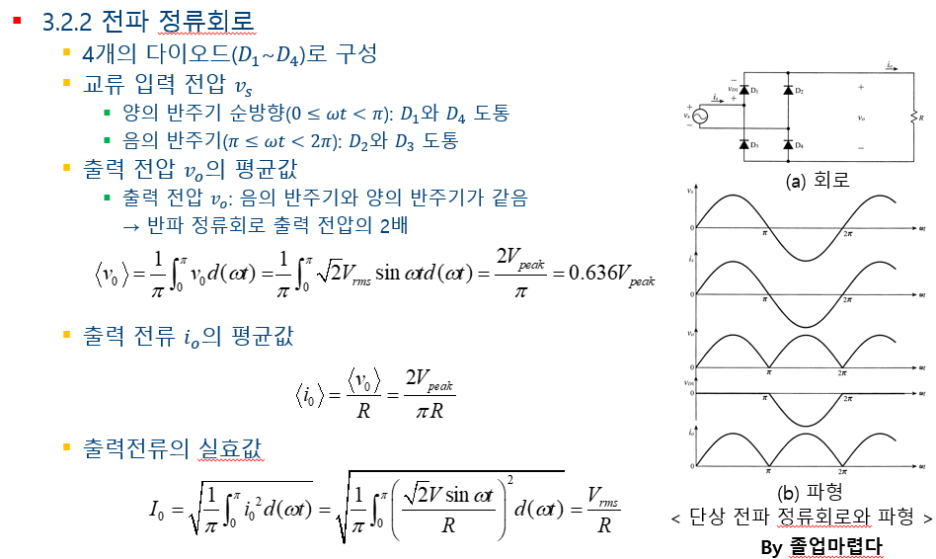

전파 정류회로
전파정류회로는 양의 주기와 음의 주기 모두 출력하는 정류기로 주기에 따른 특성에 따라
다음과 같이 나타낼 수 있습니다.
다이오드 4개를 를 통해 다이오드 1,4 다이오드 2,4이
전파정류 회로의 경우 음의 주기도 출력하기 때문에 실효값은 반파 정류회로에 비해 2배를 나타냅니다.
